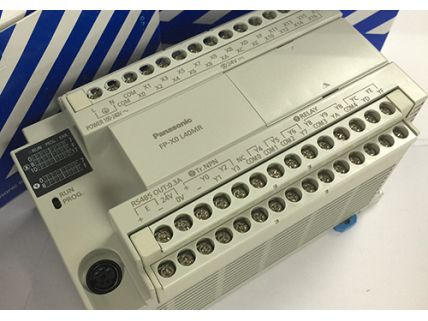

松下可編程控制器 FPX0系列
新一代多功能、經濟型PLC新登場
（歡迎點擊右側百度商橋或QQ咨詢在線客服，或直接撥打我們總機020-81219749）
|
 |  |
CE 已取得。
CE : 低電壓指令, EMC指令
特點
Performance
超高速演算處理速度
80ns/步(ST指令):0～3000步超高速
580ns/步(ST指令):3001步以上※
※(僅限L40，L60)。
程序存儲器
L14、L30：2.5k步
L40、L60：8k步
最大I/O點數
一臺控制單元上最多可以連接3臺FP-X0擴展單元。
因此最大點數可達180點。
此外，如果使用擴展FP0適配器，在擴展FP0擴展單元的情況下最多可達236點。
※(僅限L40、L60)
Network
通信端口最大2通道本體配備一個RS232C編程口。另L40MR、L60MR還內置了RS485通信端口。 Modbus-RTU可以簡單的與全球通用的業界標準Modbus-RTU(二進制)的設備之間進行無程序通信。如與溫控器及變頻器等。 PLC連接如果使用L40MR，L60MR，可在最多16臺PLC之間實現位數據/字?jǐn)?shù)據的共享。 計算機連接可簡單的與松下開放協議“MEWTOCOL”設備之間進行無程序通信。如顯示器、圖像處理裝置、溫控器、電力計等。 通用串行通信根據對方設備的通信協議生成/發送相應的指令。此外，還可以接收流動數據，如測量儀器，條形碼讀取器、RF-ID等。 |
Line Up

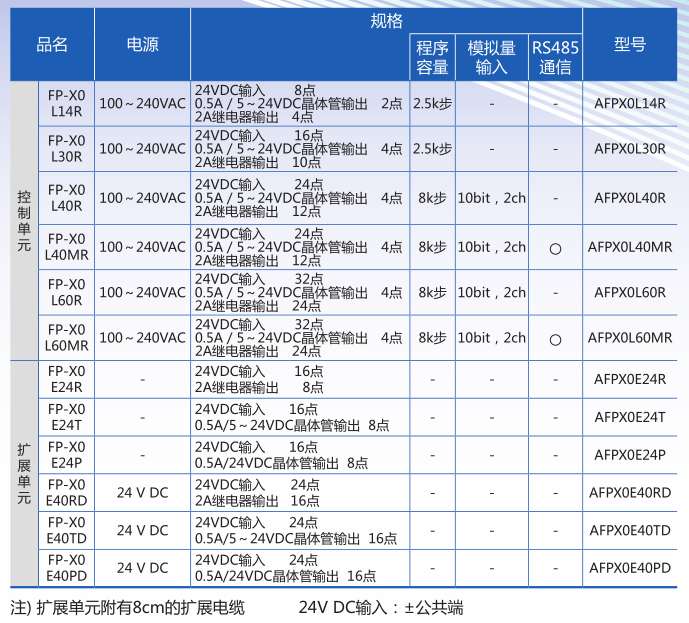

控制單元6品種
L14R, L30R, L40R, L60R,L40MR, L60MR
※全部為繼電器和晶體管混合型輸出
※全部為AC電源類型
※L40MR, L60MR內置RS485
推出新型控制單元3品種
L30MR, L36MR, L56MR
※特別適合立體停車庫控制應用
擴展單元17品種(FP-X0/FP-X)
FP-X0擴展單元
E24R, E24T, E24P
E40R, E40T, E40P
E40RD, E40TD, E40PD
※E40為DC電源類型
FP-X擴展單元
E16R, E16T, E16P
E30R, E30T, E30P
E16X輸入專用單元
E14YR輸出專用單元
※E30有AC電源類型和DC電源類型
Positioning / Function
內置2軸脈沖輸出功能
L14為1軸，L30/L40/L60為2軸脈沖輸出，并且內置于控制器本體中。
2軸內置型可以實現直線插補(僅限L40、L60)。
模擬量輸入功能
多功能模擬量輸入(10bit，2ch)
電壓輸入(0-10v)、熱敏電阻輸入，可調電位器輸入。
基本性能(擴展)
■充足的最大I/O點數180點。(如果進一步擴展FP0R的擴展單元，最大可擴充到236點)
當無法預測客戶自身的機械·設備將來需要多少數量的I/O點數時，對于PLC機種的選擇會感到猶豫不決以及不安。但是，通過使用FP-X擴展單元，F(xiàn)P-X0的I/O點數可以達到最大180點。因此能夠消除客戶的不安與猶豫。并且通過FP0R擴展單元的使用，可將I/O點數擴充至236點。
((L14R、L30R無擴展功能，不能進行擴展)
|
|
|
| 品名 | 電源 | 規格 | 型號 |
|---|---|---|---|
| FP-X0 E24R | - | DC輸入16點 2A繼電器輸出8點 | AFPX0E24R |
| FP-X0 E24T | - | DC輸入16點 晶體管(NPN)輸出8點 | AFPX0E24T |
| FP-X0 E24P | - | DC輸入16點 晶體管(PNP)輸出8點 | AFPX0E24P |
| FP-X0 E40RD | DC | DC輸入24點 繼電器輸出16點 | AFPX0E40RD |
| FP-X0 E40TD | DC | DC輸入24點 晶體管(NPN)輸出16點 | AFPX0E40TD |
| FP-X0 E40PD | DC | DC輸入24點 晶體管(PNP)輸出16點 | AFPX0E40PD |
| FP-X E16X | - | DC輸入16點 | AFPX-E16X |
| FP-X E14YR | - | 2A繼電器輸出14點 | AFPX-E14YR |
| FP-X E16R | - | DC輸入8點 2A繼電器輸出8點 | AFPX-E16R |
| FP-X E30R | AC | DC輸入16點 2A繼電器輸出14點 | AFPX-E30R |
| FP-X E30RD | DC | DC輸入16點 2A繼電器輸出14點 | AFPX-E30RD |
| FP-X E16T | - | DC輸入8點 晶體管(NPN)輸出8點 | AFPX-E16T |
| FP-X E16P | - | DC輸入8點 晶體管(PNP)輸出8點 | AFPX-E16P |
| FP-X E30T | AC | DC輸入16點 晶體管(NPN)輸出14點 | AFPX-E30T |
| FP-X E30TD | DC | DC輸入16點 晶體管(NPN)輸出14點 | AFPX-E30TD |
| FP-X E30P | AC | DC輸入16點 晶體管(PNP)輸出14點 | AFPX-E30P |
| FP-X E30PD | DC | DC輸入16點 晶體管(PNP)輸出14點 | AFPX-E30PD |

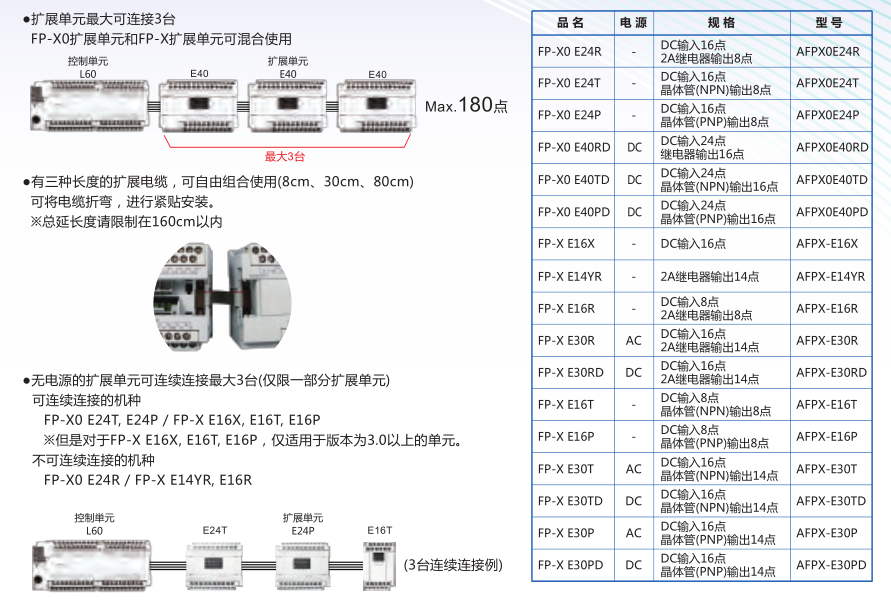

■如想進一步擴展、需要更多的功能，用現有的FP0R/FP0擴展單元就可實現
L40、L60控制單元配置適配器后，最多可擴展3臺FP0R/FP0擴展單元。
通過〔晶體管輸出〕、〔模擬量輸入輸出〕、〔熱電偶輸入〕、〔I/O鏈接(網絡)〕，對應范圍更為廣闊的用途。
控制單元僅限安裝1臺擴展FP0適配器。另外，適配器安裝后，F(xiàn)P-X0/FP-X擴展單元只可安裝2臺。
|
|
除附帶的8cm以外，還另售30cm型、80cm型擴展電纜?？蓮澢笔褂?。(總延長長度在160cm以內)
特殊功能
■脈沖輸出功能/高速計數功能
FP-X0在L14中為1軸，在L30/L40/L60中為2軸的脈沖輸出功能內置于控制單元本體中。以往PLC中必須使用高級或定位專用單元，或使用2臺以上多軸控制設備，但對于FP-X0，基本上只使用1臺單元設備，既可節省空間、又能降低成本。
|
2軸直線插補(僅限L40、L60)
同時控制2個電機軸、使機器人臂及工具頭進行直線的斜向移動被稱為2軸直 線插補，應用在碼垛機及其元件的拾取及貼片、XY工作臺的控制、基板切削加工等方面。
|
4點內置的高速計數器。
|
| 機種 | 輸入模式 | 脈沖輸出(1軸) | 1ch使用時 | 全ch使用時 |
|---|---|---|---|---|
| L14 | 單相 | 停止中 | 20kHz | 20kHz |
| 輸出中 | 20kHz | 20kHz | ||
| 2相 | 停止中 | 20kHz | 20kHz | |
| 輸出中 | 17kHz | 16kHz |
| 模式 | 輸入模式 | 脈沖輸出(2軸) | 1ch使用時 | 全ch使用時 |
|---|---|---|---|---|
| L30 | 單相 | 停止中 | 20kHz | 20kHz |
| 輸出中 | 20kHz | 14kHz | ||
| 2相 | 停止中 | 20kHz | 20kHz | |
| 輸出中 | 13kHz | 12kHz | ||
| L40 L60 | 單相 | 停止中 | 50kHz | 33kHz |
| 輸出中 | 36kHz | 24kHz | ||
| 2相 | 停止中 | 20kHz | 16kHz | |
| 輸出中 | 16kHz | 13kHz |
■本體為繼電器和晶體管混合輸出。其中晶體管的負載能力可達0.5
|
■PID命令(F356 EZPID)內置。溫控程序僅需一行。
多段溫控以及與計時器聯動的溫控、根據數據運算結果得出的變數溫控以及多點溫控等等，通過PLC擴大了進行溫度控制的應用。使用新PID命令(F356 EZPID)，比以往大幅簡化了PID控制程序。之前通過PLC進行溫度控制被認為有較高的難度，現在變得簡單易行。右側的示例，是單純的溫度恒定控制，如果與觸摸屏的操作相結合，使用F356指令，程序僅需用一行來記述，PID控制簡單得令人吃驚。
|
