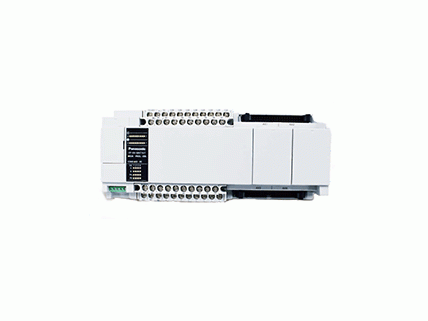

可編程控制器FPXH系列

發布者：handler 發布日期：2016-10-27

高功能運動控制一體機

（歡迎點擊右側百度商橋或QQ咨詢?cè)诰€客服，或直接撥打我們總機020-81219749）

通用型

運動型 NEW

特點

高速

最高0.04μs的指令處理速度

掃描周期^※縮短(以40點機型對比以往產品)

容量3檔可切換設置

運動型位置控制

插補控制
插補控制包括2 軸直線插補、2 軸圓弧插補、3 軸直線插補、3 軸螺旋插補。

同步控制
同步控制具有以下功能。這些功能按順序執行，各功能的運算結果變?yōu)閺恼据S的動作。

目標速度變更機能、移動量變更機能
位置控制過程中，目標速度及移動量都可以變更?？梢愿鶕?jù)設備的狀態對應調整。

通用型位置控制

位置控制的種類

其他功能

擴展性

I/O點數最大452點
(通過擴展FP0以及使用功能擴充插件可達到。)

通信

通信端口

對應Modbus^※

PLC鏈接(MEWNET)

編程軟件

以更專業的功能軟件FPWIN GR7為基礎架構，后續將不斷豐富更多功能，面向各行業應用擴展更專業的命令內容。
(通用型Ver.2.5以上對應，運動型Ver.2.7以上對應)

位置控制設定
通過位置控制數據^※1及位置控制參數^※2的設定，實現位置控制。

※1 位置控制數據是指移動量、目標速度、加減速時間、運行模式等個別位置控制動作的信息。
※2 位置控制參數是指JOG 運行及原點返回的運行條件、限位輸入邏輯、停止時的減速時間等。

同步參數設置
根據用途選擇需要同步的軸及主動軸，并對選定的軸進行參數設定，實現同步控制。

凸輪曲線^※3設置
當選擇電子凸輪作為從動軸時，需要對其進行設定。

※3 凸輪曲線是指以主站軸旋轉1 圈為動作基準，主站軸的各相位(旋轉角度)下從站軸的位移量，在配置畫面中進行設定。

直接輸入/輸出功能
通過直接輸入輸出功能能夠?qū)崿F(xiàn)不依賴掃描周期的高速應答處理。

安全強化
增加字母數字32位密碼對應。安全性較之前得到了提高。

FP-XH 通用型控制單元

繼電器輸出

品名	電源	規格				訂貨產品號
品名	電源	I/O點數	程序容量	可調電位輸入	USB端口	訂貨產品號
FP-XH C14R 控制單元	100V～240V AC	24V DC輸入8點、 2A繼電器輸出6點	16k步	1點	○	AFPXHC14R
FP-XH C14RD 控制單元	24V DC	24V DC輸入8點、 2A繼電器輸出6點	16k步	1點	○	AFPXHC14RD
FP-XH C30R 控制單元	100V～240V AC	24V DC輸入16點、 2A繼電器輸出14點	24k/32k/40k步	1點	○	AFPXHC30R
FP-XH C30RD 控制單元	24V DC	24V DC輸入16點、 2A繼電器輸出14點	24k/32k/40k步	1點	○	AFPXHC30RD
FP-XH C40R 控制單元	100V～240V AC	24V DC輸入24點、 2A繼電器輸出16點	24k/32k/40k步	1點	○	AFPXHC40R
FP-XH C40RD 控制單元	24V DC	24V DC輸入24點、 2A繼電器輸出16點	24k/32k/40k步	1點	○	AFPXHC40RD
FP-XH C60R 控制單元	100V～240V AC	24V DC輸入32點、 2A繼電器輸出28點	24k/32k/40k步	1點	○	AFPXHC60R
FP-XH C60RD 控制單元	24V DC	24V DC輸入32點、 2A繼電器輸出28點	24k/32k/40k步	1點	○	AFPXHC60RD

※	所有單元24V DC輸入為雙方向輸入。
※	32k步(默認)，對應3檔可切換功能，可按客戶現場需要自由分配

晶體管輸出

品名	電源	規格				訂貨產品號
品名	電源	I/O點數	程序容量	可調電位輸入	USB端口	訂貨產品號
FP-XH C14T 控制單元	100V～240V AC	24V DC輸入8點、 0.5A／5V～24V DC 晶體管輸出6點(NPN)	16k步	1點	○	AFPXHC14T
FP-XH C14TD 控制單元	24V DC	24V DC輸入8點、 0.5A／5V～24V DC 晶體管輸出6點 (NPN)	16k步	1點	○	AFPXHC14TD
FP-XH C30T 控制單元	100V～240V AC	24V DC輸入16點、 0.5A／5V～24V DC 晶體管輸出14點(NPN)	24k/32k/40k步	1點	○	AFPXHC30T
FP-XH C30TD 控制單元	24V DC	24V DC輸入16點、 0.5A／5V～24V DC 晶體管輸出14點(NPN)	24k/32k/40k步	1點	○	AFPXHC30TD
FP-XH C40T 控制單元	100V～240V AC	24V DC輸入24點、 0.5A／5V～24V DC 晶體管輸出16點(NPN)	24k/32k/40k步	1點	○	AFPXHC40T
FP-XH C40TD 控制單元	24V DC	24V DC輸入24點、 0.5A／5V～24V DC 晶體管輸出16點(NPN)	24k/32k/40k步	1點	○	AFPXHC40TD
FP-XH C60T 控制單元	100V～240V AC	24V DC輸入32點、 0.5A／5V～24V DC 晶體管輸出28點(NPN)	24k/32k/40k步	1點	○	AFPXHC60T
FP-XH C60TD 控制單元	24V DC	24V DC輸入32點、 0.5A／5V～24V DC 晶體管輸出28點(NPN)	24k/32k/40k步	1點	○	AFPXHC60TD

※	所有單元24V DC輸入為雙方向輸入。
※	32k步(默認)，對應3檔可切換功能，可按客戶現場需要自由分配

FP-XH 運動型控制單元

晶體管輸出

品名	電源	規格				訂貨產品號
品名	電源	I/O點數	程序容量	可調電位輸入	USB端口	訂貨產品號
FP-XH M4T16T 控制單元	100V～240V AC	24V DC輸入8點、 0.5A／5V～24V DC 晶體管輸出8點(NPN)	24k/32k/40k步	1點	○	AFPXHM4T16T
FP-XH M4L16T 控制單元	100V～240V AC	24V DC輸入8點、 0.5A／5V～24V DC 晶體管輸出8點(NPN)	24k/32k/40k步	1點	○	AFPXHM4L16T

FP-X/FP-X0擴展單元

	品名	電源	規格	訂貨產品號
繼電器輸出	FP-X E16R 擴展I/O單元	- (從左側單元電源供應)	24V DC輸入8點、2A繼電器輸出8點 (備注)無內置電源電路，不可連續連接2臺。附帶擴展電纜8cm	AFPX-E16R
	FP-X E30R 擴展I/O單元	100V～240V AC	24V DC輸入16點、2A繼電器輸出14點 (備注)含E16R、EFP0最多可擴展8臺。附帶擴展電纜8cm	AFPX-E30R
	FP-X E30RD 擴展I/O單元	24V DC	24V DC輸入16點、2A繼電器輸出14點 (備注)含E16、EFP0最多可擴展8臺。附帶擴展電纜8cm	AFPX-E30RD
	FP-X E14YR 擴展輸出單元	- (從左側單元電源供應)	2A繼電器輸出14點 (備注)由于沒有內置電源電路無法進行2臺連續連接。附帶擴展電纜8cm	AFPX-E14YR
	FP-X0 E24R 擴展單元	-	24V DC輸入16點、2A繼電器輸出8點	AFPX0E24R
	FP-X E40RD 擴展單元	24V DC	24V DC輸入24點、2A繼電器輸出16點	AFPX0E40RD
晶體管輸出	FP-X E16T 擴展I/O單元	- (從左側單元電源供應)	24V DC輸入8點、0.5A／5V～24V DC晶體管輸出8點(NPN) (備注)無內置電源電路，不可連續連接2臺。附帶擴展電纜8cm	AFPX-E16T
	FP-X E30TD 擴展I/O單元	24V DC	24V DC輸入16點、0.5A／5V～24V DC晶體管輸出14點(NPN) (備注)含E16、EFP0最多可擴展8臺。附帶擴展電纜8cm	AFPX-E30TD
	FP-X E30T 擴展I/O單元	100V～240V AC	24V DC輸入16點、0.5A／5V～24V DC晶體管輸出14點(NPN)　 (備注)含E16、EFP0最多可擴展8臺。附帶擴展電纜8cm	AFPX-E30T
	FP-X0 E24T 擴展單元	- (從左側單元電源供應)	24VDC輸入16點、0.5A/5V～24VDC晶體管輸出8點(NPN)	AFPX0E24T
	FP-X0 E24P　擴展單元	- (從左側單元電源供應)	24VDC輸入16點、0.5A/24VDC晶體管輸出8點(NPN)	AFPX0E24P
	FP-X0 E40TD 　擴展單元	24V DC	24VDC輸入24點、0.5A/5V～24VDC晶體管輸出16點(NPN)	AFPX0E40TD
	FP-X0 E40PD 　擴展單元	24V DC	24VDC輸入24點、0.5A/24VDC晶體管輸出16點(NPN)	AFPX0E40PD
FP-X E16X 　擴展輸入單元		24V DC	24VDC輸入16點 (備注)由于沒有內置電源電路無法進行2臺連續連接。附擴展電纜8cm	AFPX-E16X
擴展FP0 適配器		24VDC	接入適配器后，最后可將3臺FP0R擴展單元連接到FP-X上。附帶8cm擴展電纜、電源電纜。	AFPX-EFP0

※	所有單元24V DC輸入為雙方向輸入。
※	擴展單元附有8cm的擴展電纜。

FP-X 擴展插件

品名	規格	訂貨產品號
FP-X 輸入/輸出插卡	輸入4點、 24V DC、雙方向(漏／源) 輸出3點、NPN晶體管 0.3A／24V DC	AFPX-IN4T3
FP-X 輸入插卡	輸入8點、 24V DC、雙方向(漏／源)	AFPX-IN8
FP-X 輸出插卡	輸出8點、NPN晶體管 0.3A／24V DC	AFPX-TR8
FP-X 輸出插卡	輸出6點、PNP晶體管 0.5A／24V DC	AFPX-TR6P
FP-X 脈沖輸入/輸出插卡	高速計數器：?jiǎn)蜗?ch各80kHz 或 2相1ch 30kHz　脈沖輸出：1軸 100kHz／ch (安裝2臺時，有規格限制) 控制單元(晶體管輸出型)不可使用。	AFPX-PLS
FP-X 模擬量輸入插卡	模擬量輸入2點、0V-10V or 0mA-20mA、12位、2ms／2ch(非絕緣)	AFPX-AD2
FP-X 模擬量輸出插卡	模擬量輸出2點、0V-10V or 0mA-20mA、12為、2ms／2ch(絕緣)	AFPX-DA2
FP-X 模擬量I/O插卡	模擬量輸入2點、0V-5V、0V-10V or 0mA-20mA、12位、2ms／2ch　模擬量輸出1點、0V-10V or 0mA-20mA、12位、1ms／1ch(絕緣)	AFPX-A21
FP-X 熱電偶插卡	熱電偶輸入2點、 K／J、分辨率0.2℃、200ms/2ch(通道間絕緣)	AFPX-TC2
FP-X 熱電阻插卡	熱電阻輸入2點、分辨率0.1℃、通道間絕緣式	AFPX-RTD2
FP-X 帶日歷時鐘的主存儲器	主存儲器：可同時保存全程序步、全部注釋。FPWIN-Pro源文件可保存日歷時鐘：年、月、日、時、分、秒、星期 (需要電池選件)	AFPX-MRTC
FP-X COM1 通信插件	RS232C/1ch有RS、CS控制信號(非絕緣)	AFPX-COM1
FP-X COM2 通信插件	RS232C/2ch(非絕緣)	AFPX-COM2
FP-X COM3 通信插件	RS485或RS422切換型/1ch(絕緣)	AFPX-COM3
FP-X COM4 通信插件	RS232C/1ch(非絕緣)＋RS485/1ch(絕緣)	AFPX-COM4
FP-X COM5 通信插件	Ethernet/1ch(100BASE-TX, 10BASE-T)+RS232C/1ch(非絕緣)	AFPX-COM5
FP-X COM6 通信插件	RS485/2ch(絕緣)	AFPX-COM6
Control Configurator WD	設置 COM5通信插件的 Ethernet端口的工具軟件

選項、維修部件

品名	規格	訂貨產品號
FP-XH備份電池	對運算內存、日歷時鐘進行備份的電池。	AFPXHBATT
FP-X 擴展電纜	擴展單元連接用電纜　8cm	AFPX-EC08
	擴展單元連接用電纜　30cm	AFPX-EC30
	擴展單元連接用電纜　80cm	AFPX-EC80
FP-X 端子臺	C30、C60、E30用端子臺　21引腳、帶蓋(無印字)、4個裝	AFPX-TAN1

FP0R擴展單元

品名	規格						訂貨產品號
品名	I/O點數		電源電壓	輸入規格	輸出規格	端子形狀	訂貨產品號
FP0R-E8 擴展單元	8點	輸入8點	—	DC24V ±公共端	—	MIL連接器	AFP0RE8X
	8點	輸入4點 輸出4點	DC24V	DC24V ±公共端	繼電器輸出2A	端子臺	AFP0RE8RS
	8點	輸出8點	DC24V	—	繼電器輸出2A	端子臺	AFP0RE8YRS
	8點	輸出8點	—	—	晶體管輸出 NPN 0.3A	MIL連接器	AFP0RE8YT
	8點	輸出8點	—	—	晶體管輸出 PNP 0.3A	MIL連接器	AFP0RE8YP
FP0R-E16 擴展單元	16點	輸入16點	—	DC24V ±公共端	—	MIL連接器	AFP0RE16X
	16點	輸入8點 輸出8點	DC24V	DC24V ±公共端	繼電器輸出2A	端子臺	AFP0RE16RS
	16點	輸入8點 輸出8點	—	DC24V ±公共端	晶體管輸出 NPN 0.3A	MIL連接器	AFP0RE16T
	16點	輸入8點 輸出8點	—	DC24V ±公共端	晶體管輸出 PNP 0.3A	MIL連接器	AFP0RE16P
	16點	輸出16點	—	—	晶體管輸出 NPN 0.3A	MIL連接器	AFP0RE16YT
	16點	輸出16點	—	—	晶體管輸出 PNP 0.3A	MIL連接器	AFP0RE16YP
FP0R-E32 擴展單元	32點	輸入16點 輸出16點	—	DC24V ±公共端	晶體管輸出 NPN 0.3A	MIL連接器	AFP0RE32T
FP0R-E32 擴展單元	32點	輸入16點 輸出16點	—	DC24V ±公共端	晶體管輸出 PNP 0.3A	MIL連接器	AFP0RE32P

※1	繼電器輸出型的擴展單元附有電源電纜(品號AFP0581)。 (擴展單元的晶體管輸出型不需要電源電纜)
※2	繼電器輸出型的端子臺型附有2個Phoenix公司生產的端子臺(9pin)。布線時必須使用寬度2.5mm的螺絲刀。請自行準備專用的終端螺絲刀(品號AFP0806: Phoenix公司型號SZS0、4×2.5類似產品)或類似產品。
※3	晶體管輸出型附有等同于使用個數的散線壓接插座與觸點。布線時必須使用散線壓接用工具(品號AXY52000)。

FP0/FP0R智能單元

品名	規格	概要	訂貨產品號
FP0 熱電偶單元	K, J, T, R型熱電偶、分辨率0.1℃	模擬量4點輸入	AFP0420
FP0 熱電偶單元	K, J, T, R型熱電偶、分辨率0.1℃	模擬量8點輸入	AFP0421
FP0R A/D轉換單元	輸入范圍電壓-5V～5V,-10V～10V,-0V～5V,0V～10V(分辨率1/16000) 電流0mA～20mA(分辨率1/16000)	模擬量4點輸入	AFP0RAD4
FP0R A/D轉換單元		模擬量8點輸入	AFP0RAD8
FP0R模擬量 I/O單元	輸入范圍電壓-5V～5V,-10V～10V,-0V～5V,0V～10V(分辨率1/16000) 電流0mA～20mA(分辨率1/16000)	模擬量2點輸入,1點輸出	AFP0RA21
FP0R模擬量 I/O單元	輸出范圍電壓-5V～5V,-10V～10V,-0V～5V,0V～10V(分辨率1/16000) 電流0mA～20mA,4mA～20mA(分辨率1/16000)	模擬量4點輸入,2點輸出	AFP0RA42
FP0R D/A轉換單元	輸出范圍電壓-5V～5V,-10V～10V,-0V～5V,0V～10V(分辨率1/16000) 電流0mA～20mA,4mA～20mA(分辨率1/16000)	模擬量(電壓/電流)4點輸出	AFP0RDA4

FP0鏈接單元

品名	規格	電源規格	型號	訂貨產品號
FP0 CC-Link 從站單元	使FP0作為CC-Link的從站發揮作用的單元。FP0擴展槽的最右端只能連接1臺。注）混合使用FP0熱電偶單元的情況下，精度改變。詳細情況請參照目錄或CC-Link單元手冊。	24V DC	FP0-CCLS	AFP07943
FP0 I/O鏈接單元	使FP0作為MEWNET-F(遠程I/O系統)的從站發揮作用的鏈接單元	24V DC	FP0-IOL	AFP0732
